Thép sàn 1 lớp nằm trên hay dưới là câu hỏi của nhiều người nhưng đối với người chuyên môn trong lĩnh vực này thì không gì xa lạ. Đối với người bình thường và cả thợ xây tay ngang thì không phải vấn đề cơ bản này ai cũng nắm ngay từ đầu.
Việc bố trí kết cấu thép 1 lớp để đạt tiêu chuẩn kỹ thuật người thực hiện cần quan tâm đến nhiều vấn đề liên quan quá trình đổ bê tông loại nào. Và tất nhiên việc bố trí dàn thép 1 lớp nằm trên hay nằm dưới thép dầm là vấn đề cần có độ chính xác.
Về cơ bản việc đặt thép 1 lớp sẽ tác động trực tiếp đến chất lượng công trình. Việc bố tí số lợp thép cần phải được tính toán cẩn thận sao cho sàn thép chịu được tải lực. Lực bao gồm trọng tải kết cấu công tình và trọng tải do con người, đồ vật có thể tạo ra.
Nắm rõ bố trí thép sàn 1 lớp nằm trên hay dưới thép dầm rất quan trọng. Theo các chuyên gia cho biết thì việc một số trường hợp công trình bố trí thép sàn 1 lớp nằm dưới thép dầm là không chuẩn bởi vì khi bố trí như vậy rất dễ dẫn đến tình trạng thép dẫm đạp lên nhau sẽ ảnh hưởng trực tiếp đến công tác đổ bê tông và giàng thép không chịu lực không tốt so với việc bố trí thép 1 lớp nằm trên dầm.
Tổng thể mặt sàn bố trí thép sẽ bị ảnh hưởng về tính thẩm mỹ. Nâng cao chi phí khi bố trí thép sàn 1 lớp. Bố trí thép sàn 1 lớp nằm trên thép dầm thì mọi lo ngại trên sẽ được khắc phục.
Thép sàn 1 lớp nằm trên hay dưới thép dầm vốn chỉ là kỹ thuật trong tổng thể công đoạn lắp đặt thép sàn. Để đảm bảo chất lượng công thì bên cạnh việc tìm hiểu rõ vấn đề ấy thì cần lưu ý những ý sau trong quá trình thi công
+ Bố trí thép chịu lực
+ Bãn vẽ bố trí thép sàn 1 lớp
+ Khoảng cách bố trí thép sàn
+ Thép sử dụng để bố trí thép sàn
Bố trí thép sàn đúng nguyên tắc sẽ làm tăng khả năng chịu lực của sàn. Cùng một tiết diện thép, cùng khoảng cách đan thép. Thanh thép sàn chịu lực chính được bố trí với chiều cao làm việc tối đa (tối đa h0). Chiều cao làm việc h0 của sàn là khoảng cách từ mép bê tông chịu nén đến trọng tâm của thanh thép chịu kéo.Chiều dày lớp bê tông bảo vệ thép sàn tối ưu là 15mm và không nhỏ hơn tiết diện thanh thép (D thép). Thép sàn phải được neo vào dầm đúng tiêu chuẩn: thép tròn trơn phải được uốn móc vào dầm, thép có vằn lớp trên đủ chiều dài neo 30D, thép có vằn lớp dưới neo 20D thép.
Bản sàn có nhiều loại được sử dụng cho các mục đích khác nhau. Mỗi loại bản sàn lại có phương án thiết kế thép theo đặc thù làm việc của chúng. Để trả lời câu hỏi nên đặt thép sàn 1 lớp hay 2 lớp thì chúng ta cần liên hệ đến cách làm việc của từng loại sàn. Cụ thể như sau.
Thép sàn 1 lớp
Thép sàn 1 lớp phù hợp với những loại sàn đơn giản kê 2 cạnh, những tấm sàn đơn lẻ đặt trên nền đất. Hoặc sàn có sơ đồ tính theo hệ công xôn (console). Lúc này sàn có đường nội lực theo một hướng nhất định. Vì vậy, chúng ta có thể bố trí thép 1 lớp cho nhưng loại bản sàn sau đây:
Sàn tấm đan đơn giản cho bể phốt, hố gas, nắp hầm chứa…trong nhà. Cần bố trí thép lớp dưới chịu momen dương.
Sàn ô văng, mái che trên đầu cửa kê 1 cạnh vào tường hoặc liên kêt ngàm với lanh tô. Lúc này ta nên đặt thép sàn lớp trên cho momen âm.
Bố trí thép sàn 2 lớp
Hầu như đa số các ô sàn trong khung kết cấu bê tông cốt thép toàn khối nhà dân dụng và công nghiệp hiện nay đều cần thiết kế thép 2 lớp cho sàn. Vì nội lực trong các ô sàn liên tục và phức tạp hơn, sàn có 2 lớp thép sẽ đảm bảo chịu lực cho cả momen âm và momen dương xuất hiện trong tấm sàn. Bố trí thép sàn 2 lớp thông thường có hai cách:
Bố trí 2 lớp thép chạy liên tục – Mỗi lớp thép được bố trí ưu tiên cho thanh thép chịu lực chính. Thanh thép theo phương ngắn đặt dưới cho lớp dưới và đặt lên trên cho lớp thép trên.
Bố trí thép lớp trên bằng thép mũ – Cách bố trí này sẽ tiết kiệm được khối lượng thép sàn lớp trên. Nhưng cần thi công với mức độ kỹ lưỡng cao hơn, vì lớp mũ này rất dễ bị bẹp xuống sàn.

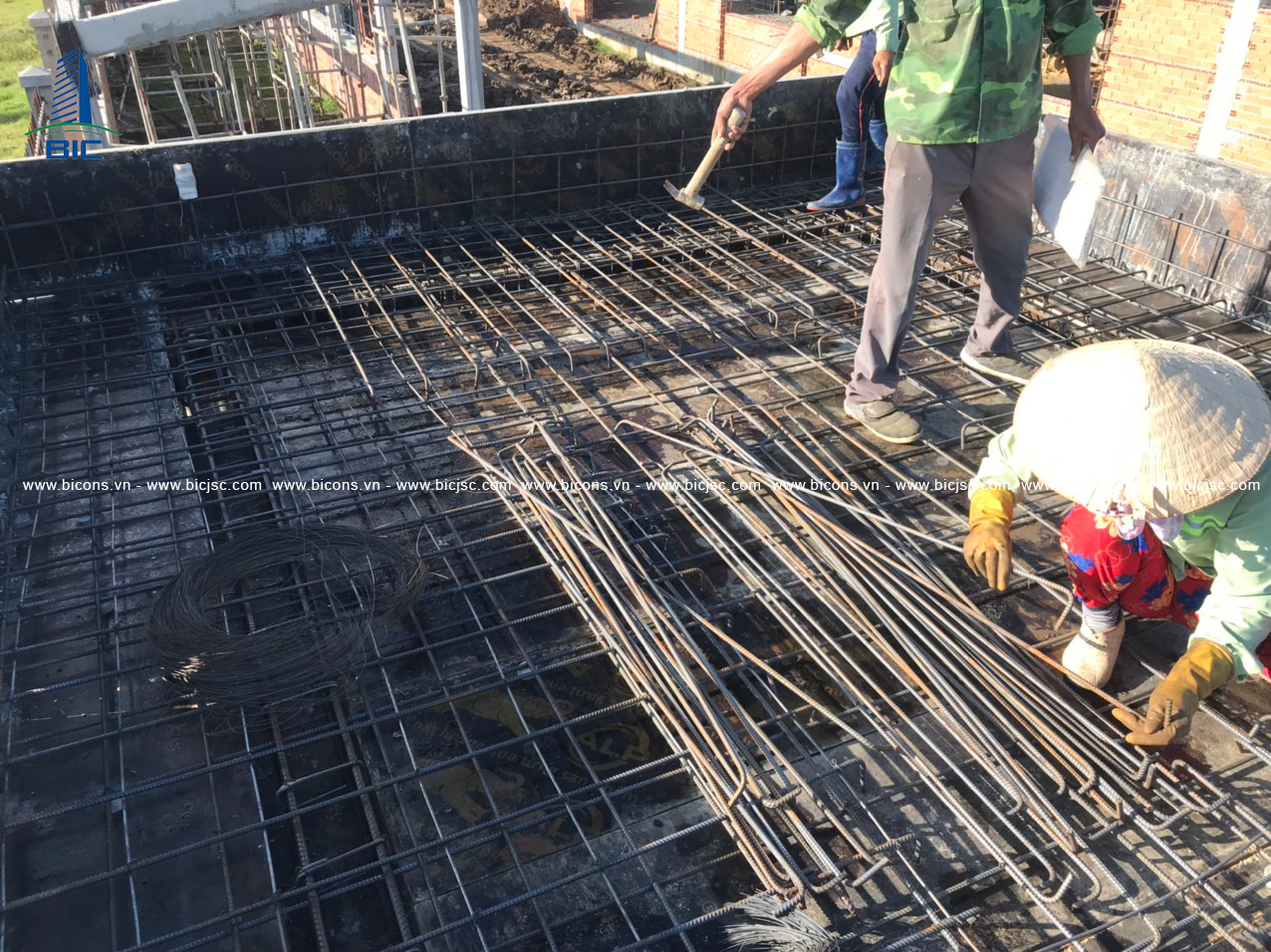

Cách bố trí thép mũ sàn 2 lớp
Thép mũ của sàn chính là lớp thép sàn phía trên chịu lực cho momen âm tại gối. Khi sàn truyền lực vào dầm, tại các vị trí liên kết với dầm này sẽ xuất hiện ứng suất uốn bên trên mặt sàn. Tùy thuộc vào tải trọng và kích thước ô sàn sẽ có nội lực khác nhau. Khi đó tiết diện và khoảng cách thanh thép sẽ được kỹ sư thiết kế kết cấu lựa chọn để phân bố.
Cách bố trí lớp thép mũ
Chiều dài thanh thép mũ: bằng ¼ cạnh ngắn ô sàn
Lớp thép mũ bao gồm: thanh thép cấu tạo nằm bên dưới để cố định thanh thép mũ, thép mũ chịu lực nằm bên trên và đủ chiều dài neo vào dầm.
Cách bố trí thép sàn âm
Sàn âm cũng là ô sàn làm việc như những ô sàn thông thường khác. Mặt bê tông sàn bình thường bằng với mặt trên của dầm để tạo phẳng. Còn sàn âm mục đích là để lấy mặt phẳng phía dưới cùng với dầm nhằm đáp ứng nhu cầu về thẩm mỹ hoặc có mục đích sử dụng cho hệ thống cấp thoát nước. Ví dụ như sàn âm ban công, logia, sàn vệ sinh, rãnh thu nước mái…v.v.
Vì vậy, tùy theo sàn làm việc 1 phương hay 2 phương chúng ta có thể bố trí thép theo các nguyên tắc bên trên.
