Trong một dự án thi công nhà xưởng, yếu tố quyết định để đi đúng hạn, đúng ngân sách và đạt chất lượng không nằm ở công trường mà bắt đầu từ thiết kế kỹ thuật. Đây là bước chuyển hóa ý tưởng và nhu cầu vận hành thành yêu cầu kỹ thuật có thể thi công, nghiệm thu và vận hành an toàn. Khi thiết kế kỹ thuật được làm chuẩn, các xung đột giữa kiến trúc, kết cấu, MEP và PCCC được xử lý ngay trên bản vẽ, từ đó giảm phát sinh, khóa chi phí vật tư, tối ưu tiến độ và nâng hiệu suất sử dụng trong suốt vòng đời công trình.
Đối với chủ đầu tư, thiết kế kỹ thuật không chỉ là bộ bản vẽ chi tiết mà còn là cơ sở cho dự toán, mời thầu, kế hoạch cung ứng và ma trận kiểm soát chất lượng. Một hồ sơ tốt giúp nhà thầu thi công minh bạch phương án, giảm yêu cầu thông tin lặp lại, đồng thời tạo điều kiện thẩm duyệt thiết kế xây dựng và PCCC thuận lợi. Bài viết này, BIC làm rõ vai trò trung tâm của thiết kế kỹ thuật trong thiết kế nhà xưởng và triển khai thi công, phạm vi hồ sơ cần có, quy trình phối hợp, công cụ quản trị như BIM, cùng các chỉ số mà chủ đầu tư nên theo dõi để bảo đảm dự án vận hành bền vững ngay từ ngày đầu.
Thiết kế kỹ thuật là lớp lọc đầu tiên giúp chủ đầu tư kiểm soát chi phí. Khi mô hình kết cấu và hệ MEP được phối hợp trọn vẹn ngay trên bản vẽ, các điểm giao cắt đường ống với dầm kèo, vị trí tủ điện với cửa cuốn hay cao độ sàn với hố ga đều được xử lý trước khi ra công trường. Nhờ chỉ dẫn kỹ thuật rõ ràng, các nhà thầu có thể chào thầu theo cùng một mặt bằng tiêu chuẩn để chủ đầu tư so sánh tương đương.
Từ nền tảng đó, đội dự án triển khai value engineering một cách có kiểm soát nhằm tối ưu vật liệu và biện pháp mà không ảnh hưởng đến tuổi thọ và công năng. Kết quả là dự toán sát thực tế, biến động giá giảm và biên an toàn tài chính được mở rộng trong suốt vòng đời công trình.
Một hồ sơ thiết kế kỹ thuật hoàn chỉnh giúp xác định sớm danh mục vật tư chủ lực như thép hình, tôn mái, máy bơm chữa cháy, trạm biến áp, nhờ vậy chuỗi cung ứng có thời gian đặt hàng và chuẩn bị năng lực. Khi không còn khoảng mờ thông tin, khối lượng yêu cầu thông tin RFI giảm mạnh, hiện tượng thiết kế lại giữa chừng ít xảy ra và công trường không phải dừng chờ bản vẽ. Tổ chức mặt bằng thi công cũng mạch lạc hơn vì vị trí cẩu tháp, bãi chứa, đường công vụ đã được xét đến trong phương án thiết kế xây dựng. Tiến độ vì thế đi đúng quỹ đạo và các mốc nghiệm thu không bị kéo trễ.
Chất lượng nhà xưởng không chỉ nằm ở lớp hoàn thiện mà bắt đầu từ thông số thiết kế. Với sàn công nghiệp, tiêu chí độ phẳng, khe co giãn và tải trọng sàn được tính đúng theo công năng sẽ hạn chế nứt và võng trong quá trình sử dụng. Các giải pháp chiếu sáng tự nhiên và thông gió chủ động được bố trí hợp lý giúp giảm nhiệt và giảm bụi, cải thiện môi trường làm việc và tiết kiệm năng lượng. Năng lực điện được thiết kế theo đường cong tăng trưởng, bảo lưu không gian và tủ nguồn để bổ sung thiết bị khi mở rộng. Những quyết định này khiến thi công nhà xưởng thuận lợi và hiệu quả vận hành sau bàn giao được nâng lên bền vững.
Thiết kế kỹ thuật là nơi xác lập nền tảng an toàn. Khoảng cách an toàn quanh máy móc, hành lang kỹ thuật, bề rộng lối thoát nạn và số lượng cửa thoát đều được tính toán từ đầu để người và xe di chuyển tách biệt. Mạng chữa cháy vòng khép kín, lựa chọn đầu phun, tính thủy lực bơm và thể tích bể chứa được xác định trên cơ sở tiêu chuẩn hiện hành để bảo đảm áp lực và lưu lượng trong mọi kịch bản.
Các yêu cầu an toàn thi công như biện pháp chống ngã cao, chống sập cục bộ, cô lập nguồn khi lắp đặt thiết bị được nhúng vào hồ sơ ngay từ giai đoạn thiết kế nhà xưởng, giúp nhà thầu lập kế hoạch thi công an toàn, rút ngắn thời gian chuẩn bị và giảm rủi ro ngay tại hiện trường. Nói cách khác, một bộ thiết kế kỹ thuật tốt vừa là bản đồ thi công vừa là hàng rào bảo vệ con người, tài sản và tiến độ của dự án.
Mọi quyết định ở lớp nền đều tác động trực tiếp đến độ bền và khả năng vận hành của nhà xưởng. Hồ sơ thiết kế kỹ thuật cần xuất phát từ khảo sát địa chất đủ độ sâu và mật độ lỗ khoan để xác định sức chịu tải, mực nước ngầm và đặc tính nén lún của nền đất. Từ dữ liệu này, kỹ sư lựa chọn phương án móng nông hay móng cọc, xác định cao độ nền, lớp đệm và biện pháp gia cố phù hợp với tải trọng máy móc và lưu lượng xe nội bộ.
Với sàn công nghiệp, tiêu chí không chỉ là chịu tải mà còn là độ phẳng, kiểm soát khe co giãn và chống nứt trong vận hành dài hạn. Hồ sơ nên quy định cấp bê tông, cấu tạo lớp nền, thép gia cường, giải pháp tăng cứng bề mặt mài phẳng hoặc sàn tấm lớn không mạch nếu phù hợp công năng. Riêng tại chân cột và khu vực có cầu trục, cần tính toán kiểm soát lún lệch, bổ sung bệ máy và chi tiết neo để hạn chế rung động, tránh ảnh hưởng tới độ chính xác dây chuyền.

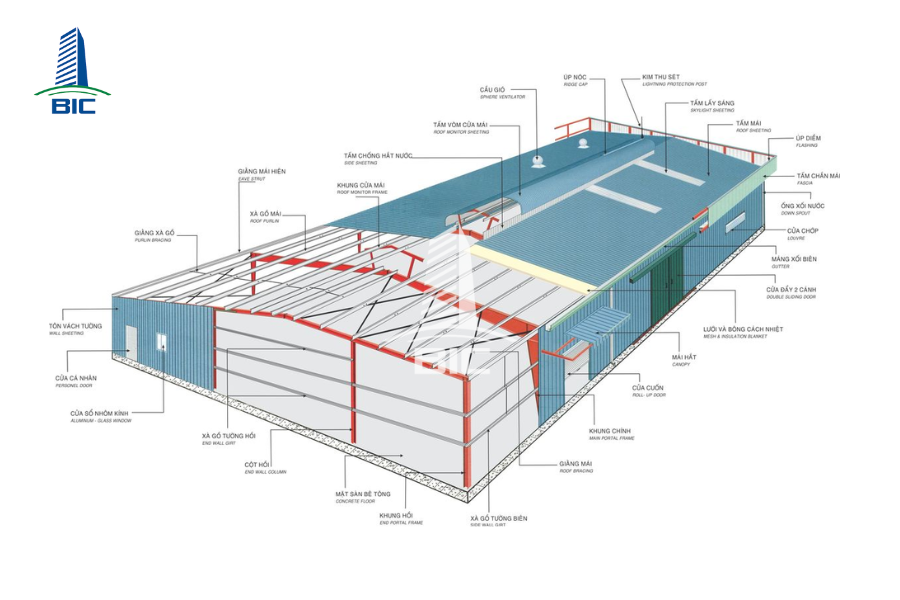

Phần kết cấu phải chứng minh được khả năng làm việc an toàn dưới tổ hợp tải bất lợi gồm tĩnh tải, hoạt tải, gió, tải cầu trục và tải từ thiết bị treo. Sơ đồ chịu lực, khẩu độ kèo dầm, độ võng cho phép và chuyển vị ngang cần được tính toán rõ ràng để bảo đảm độ cứng không gian. Hồ sơ thiết kế xây dựng cần thể hiện chi tiết liên kết bản mã, bu lông neo, sườn tăng cứng, thứ tự lắp dựng và yêu cầu ổn định trong giai đoạn thi công.
Môi trường công nghiệp đặt ra yêu cầu chống ăn mòn khắt khe. Vì vậy, hồ sơ phải quy định hệ sơn hoặc mạ kẽm, chiều dày lớp bảo vệ, tiêu chuẩn bề mặt trước khi sơn, quy trình kiểm tra độ dày, độ bám dính và tiêu chí nghiệm thu. Với kết cấu bê tông, cần nêu rõ cấp phối, bảo dưỡng, xử lý mạch ngừng và chống thấm cho các hạng mục đặc thù như bể kỹ thuật.
Khối MEP là huyết mạch của nhà xưởng công nghiệp. Bản vẽ phải xác định dung lượng trạm biến áp, cấu hình máy phát dự phòng, sơ đồ ATS, chống sét và mạng tiếp địa, cùng khả năng mở rộng công suất theo lộ trình ba đến năm năm. Hệ cấp nước cần nêu rõ lưu lượng theo giờ, áp lực tối thiểu, tiêu chuẩn chất lượng đối với nước sản xuất, bố trí bể và trạm bơm với đường ống vòng để duy trì ổn định.
Với ngành có yêu cầu khí nén hoặc khí công nghệ, hồ sơ thiết kế nhà xưởng phải quy hoạch trục kỹ thuật, không gian đặt máy nén, tuyến ống chính, điểm xả nước ngưng, tiêu chuẩn rò rỉ cho phép. Hệ thông gió và điều hòa không khí cần được tính theo tải nhiệt, tải ẩm, bổ sung giải pháp làm mát cục bộ như cooling pad hay rooftop khi cần, đồng thời bảo đảm hướng gió sạch bẩn phân tách, tránh tái tuần hoàn ô nhiễm.
Thiết kế PCCC phải được tích hợp từ đầu và bám sát quy chuẩn hiện hành. Hồ sơ cần tính toán thủy lực để xác định lưu lượng bơm, áp lực làm việc, thể tích bể chứa và cấu hình mạng vòng ring kết hợp sprinkler hoặc các hệ chuyên dụng phù hợp ngành nghề. Phân khu cháy, giải pháp ngăn cháy lan, bố trí lối thoát nạn, chiếu sáng sự cố và chỉ dẫn thoát hiểm phải thể hiện rõ trên mặt bằng và mặt cắt.
Đồng thời, cần quy hoạch phòng bơm, trung tâm báo cháy, tủ PCCC, vị trí họng nước vách tường và phương án tiếp cận của xe chữa cháy ngoài nhà. Bộ hồ sơ nên kèm bảng kê thiết bị, tiêu chuẩn thử nghiệm, kịch bản vận hành khi mất điện để cơ quan chức năng thẩm duyệt thuận lợi và nhà thầu thi công đúng chuẩn.
Năng lực logistics nội khu quyết định hiệu suất ra vào hàng mỗi ngày. Hồ sơ thiết kế kỹ thuật cần xác định cổng chính và cổng phụ, làn vào ra tách biệt, bãi đậu container, bán kính quay đầu cho đầu kéo và tải trọng cho phép của các tuyến đường nội bộ. Cao độ nền tổng thể phải bảo đảm thoát nước tốt, kèm hệ rãnh thu, hố ga và điểm xả có tính toán lưu lượng mưa thiết kế.
Các hạng mục hỗ trợ vận hành gồm nhà bảo vệ, chốt kiểm soát, vị trí cân xe, hệ thống camera và chiếu sáng khu giao nhận cũng cần được chỉ ra cụ thể về công suất, độ rọi và phạm vi bao phủ. Khi những yêu cầu này được mô tả rõ ngay trên bản vẽ, quá trình thi công nhà xưởng sẽ trôi chảy, giảm điều chỉnh tại hiện trường và rút ngắn thời gian chạy thử trước khi đưa vào vận hành.
Quy trình chuẩn bắt đầu ở giai đoạn tiền khả thi với việc xác lập yêu cầu của chủ đầu tư và bộ tiêu chuẩn áp dụng. Đây là lúc chốt công suất mục tiêu, chỉ tiêu quy hoạch, tiêu chuẩn vật liệu, yêu cầu môi trường và an toàn. Từ nền tảng đó, nhóm tư vấn triển khai thiết kế kỹ thuật kèm dự toán chi tiết, đủ độ sâu để mời thầu và khóa các hạng mục cung ứng dài hạn.
Hồ sơ sau đó được nộp thẩm duyệt thiết kế xây dựng và phòng cháy chữa cháy, bao gồm thuyết minh, tính toán, bản vẽ và mô phỏng thoát nạn theo quy định. Khi các phê duyệt hoàn tất, chủ đầu tư phát hành hồ sơ mời thầu, tổ chức đánh giá năng lực, kỹ thuật và tài chính để lựa chọn nhà thầu thi công, đồng thời chuẩn bị kế hoạch huy động và mốc khởi công.
Ngay khi nhà thầu vào dự án, cơ chế phối hợp kỹ thuật cần vận hành theo một nhịp thống nhất. Tất cả yêu cầu làm rõ được quản lý qua hệ thống RFI có thời hạn phản hồi và người chịu trách nhiệm. Shop drawing do nhà thầu lập phải bám sát thiết kế kỹ thuật đã duyệt và được tư vấn kiểm tra trước khi sản xuất hoặc lắp đặt. Các cuộc họp phối hợp định kỳ giữa kiến trúc, kết cấu, MEP và PCCC giúp nhận diện xung đột sớm và chốt giải pháp ngay trên mô hình hoặc bản vẽ.
Bất kỳ thay đổi nào đối với thiết kế đều đi qua quy trình kiểm soát biến đổi: mô tả phạm vi thay đổi, phân tích tác động đến chi phí và tiến độ, phê duyệt bằng biên bản thay đổi, sau đó cập nhật vào bộ hồ sơ phát hành mới để bảo đảm mọi bên thi công theo cùng một phiên bản. Khi hoàn thành lắp đặt, bản vẽ hoàn công được lập từ số liệu đo đạc thực tế và trở thành căn cứ cho nghiệm thu, bảo trì và vận hành.
Công tác nghiệm thu cần được thiết kế như một chuỗi điểm kiểm soát rõ ràng. Trước khi đổ bê tông, lắp cột thép hay treo tuyến ống và máng cáp, đội ngũ tư vấn và giám sát cùng nhà thầu kiểm tra kích thước, cao độ, vị trí neo, che chắn an toàn và điều kiện thi công. Ở giai đoạn hoàn thiện kỹ thuật, các hệ thống được chạy thử đơn lẻ để kiểm tra chức năng từng thiết bị, sau đó chạy thử liên động để đánh giá năng lực vận hành của toàn hệ.
Hạng mục phòng cháy chữa cháy trải qua thử áp, thử lưu lượng, thử tín hiệu báo cháy và diễn tập thoát nạn trước khi xin nghiệm thu của cơ quan chức năng. Khi tất cả chỉ tiêu đạt yêu cầu, dự án tiến hành tổng nghiệm thu, lập danh mục tồn tại, khắc phục triệt để, bàn giao hồ sơ hoàn công, hướng dẫn vận hành, danh mục phụ tùng bảo dưỡng và đào tạo nhân sự vận hành. Biên bản bàn giao cùng bảo lãnh bảo hành là mốc khép lại giai đoạn thi công và mở ra giai đoạn khai thác ổn định của nhà máy.

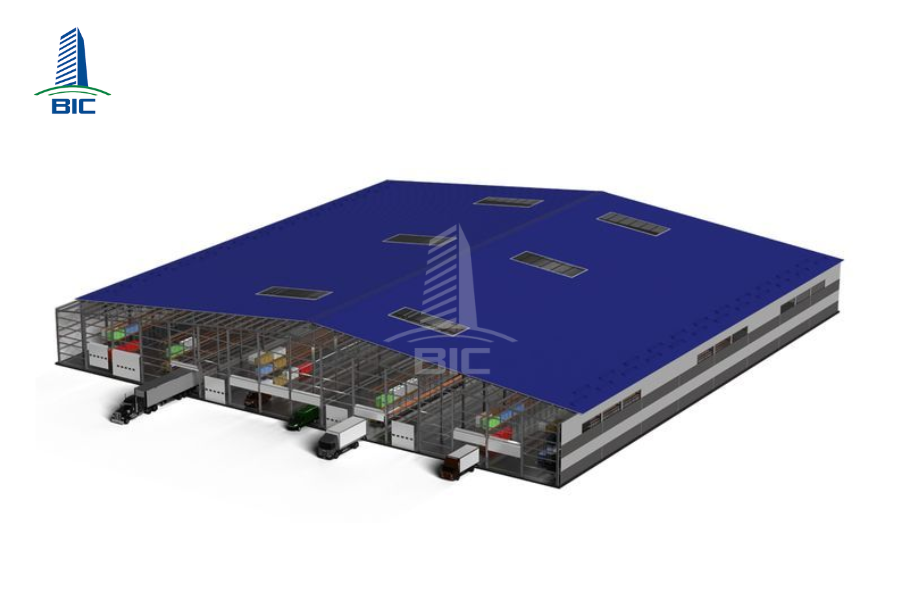

Trong dự án thiết kế kỹ thuật cho nhà xưởng công nghiệp, BIM hoạt động như một mô hình số duy nhất kết nối kiến trúc, kết cấu, MEP và PCCC. Khi mọi hạng mục được mô phỏng trong không gian ba chiều, các xung đột giữa dầm kèo với tuyến ống, giữa máng cáp với cầu trục hay giữa tủ điện với cửa thoát nạn sẽ được phát hiện và xử lý ngay trên mô hình, trước khi ra công trường. Nhờ đó số lượng RFI và phát sinh giảm đáng kể, thời gian lập shop drawing và đặt hàng vật tư được rút ngắn vì thông số đã đồng bộ từ đầu. Sau bàn giao, mô hình tiếp tục phát huy giá trị như một bản sao số phục vụ bảo trì, quản lý tài sản, lên kế hoạch thay thế thiết bị và mở rộng công suất mà không cần đo vẽ lại hiện trạng.
Để BIM thực sự hữu ích cho thiết kế xây dựng và thi công nhà xưởng, mức độ phát triển mô hình cần được xác định rõ theo từng bộ môn. Kết cấu đạt LOD đủ để kiểm soát khẩu độ, tiết diện, liên kết và bản mã trong giai đoạn mua sắm. Khối MEP thể hiện kích thước thực, cao độ, bán kính uốn và khoảng cách bảo trì nhằm kiểm chứng khả năng lắp đặt. PCCC mô tả chính xác vị trí đầu phun, họng nước, tuyến ống ring và phòng bơm để phục vụ tính thủy lực và thẩm duyệt. Kiến trúc cho thấy khoảng lùi, cao độ nền, lối thoát nạn và không gian kỹ thuật. Hạ tầng nội khu thể hiện cổng, bãi, đường nội bộ, cốt thoát nước mưa để kiểm tra logistics. Toàn bộ mô hình tuân theo quy tắc đặt tên nhất quán và hệ thuộc tính tiêu chuẩn hóa để phục vụ dự toán, bóc tách khối lượng, quản lý vật tư và quản lý tài sản sau này.
Quản trị BIM hiệu quả dựa trên một chu trình phối hợp có kỷ luật. Mỗi đợt phát hành mô hình đều kèm danh mục xung đột, mức độ ưu tiên và thời hạn xử lý để các bên chốt phương án ngay trên mô hình. Từ phiên bản đã được hợp nhất, đội dự toán xuất danh mục vật tư và khối lượng theo cấu kiện và theo hệ, đồng thời đối chiếu với tiến độ cung ứng để khóa chi phí. Khi công trường hoàn thành từng hạng mục, mô hình được cập nhật dữ liệu lắp đặt thực tế và trở thành bản vẽ hoàn công số, đồng bộ với hồ sơ nghiệm thu, thông số bảo trì và danh mục phụ tùng. Nhờ quy trình này, BIM không dừng ở giai đoạn thiết kế kỹ thuật mà trở thành nền tảng xuyên suốt cho thi công, nghiệm thu và vận hành nhà máy.
Rủi ro dễ thấy nhất khi thiết kế kỹ thuật thiếu chiều sâu là sai khác kích thước và cao độ giữa các bộ môn, dẫn đến xung đột khi lắp đặt. Ống gió va chạm dầm kèo, máng cáp trùng đường cầu trục, thang máng MEP chặn lối thoát nạn hay cao độ sàn không khớp với hố ga đều có thể buộc công trường phải dừng thi công để cắt sửa, kéo theo phát sinh chi phí và trễ tiến độ. Sai số nhỏ trên bản vẽ, nếu không được phát hiện sớm, thường trở thành nút thắt lớn ở hiện trường.
Một nhóm rủi ro khác đến từ việc xác định tải trọng chưa phù hợp công năng. Sàn công nghiệp không đủ độ phẳng hoặc không đạt tải trọng thiết kế sẽ nhanh nứt, võng khi xe nâng lưu thông hoặc khi lắp đặt kệ cao. Dầm đường cầu trục và chân cột không được tính đúng tải trọng làm việc sẽ gây rung lắc vượt giới hạn cho phép, tiềm ẩn nguy cơ sự cố trong quá trình vận hành. Những lỗi này rất khó khắc phục sau khi công trình đã đi vào hoạt động.
Cuối cùng là rủi ro về phòng cháy chữa cháy. Mạng chữa cháy không đạt lưu lượng và áp lực yêu cầu, mật độ đầu phun bố trí sai, thể tích bể nước không đủ, tuyến xe chữa cháy tiếp cận không thuận tiện hay khoảng cách thoát nạn vượt chuẩn đều khiến hồ sơ khó được nghiệm thu và làm tăng rủi ro an toàn trong vận hành. Khi PCCC không đạt, nhà máy không thể khởi động đúng kế hoạch dù các hạng mục khác đã hoàn tất.
Cách hiệu quả nhất để phòng ngừa là thiết lập cơ chế kiểm tra chéo và rà soát độc lập trước khi phát hành hồ sơ. Mỗi đợt thiết kế cần có vòng kiểm soát chất lượng nội bộ, sau đó mời đơn vị độc lập rà soát giao cắt giữa kiến trúc, kết cấu, MEP và PCCC trên mô hình ba chiều. Quy trình phát hiện và xử lý xung đột phải được chuẩn hóa với thời hạn và người chịu trách nhiệm rõ ràng, bảo đảm mọi thay đổi được phản ánh nhất quán vào bộ hồ sơ phát hành.
Song song với đó, cần mô phỏng luồng di chuyển của người và phương tiện để kiểm tra logistics nội bộ ngay trên bản vẽ. Việc tính bán kính quay đầu cho đầu kéo, năng lực bãi container, hành lang an toàn giữa lối xe và lối đi bộ, điểm giao cắt có kiểm soát và biển chỉ dẫn giúp ngăn ngừa ùn tắc và va chạm sau này. Kết quả mô phỏng phải được chuyển hóa thành chi tiết thiết kế cụ thể như bề rộng làn, cao độ ram dốc, vị trí cổng và phương án chiếu sáng khu giao nhận.
Ở giai đoạn thi công và chạy thử, các phép thử hiện trường là hàng rào cuối cùng. Sàn cần được kiểm tra độ phẳng theo chỉ số phù hợp và thử tải theo kịch bản vận hành thực tế. Đường cầu trục phải được cân chỉnh, đo chuyển vị và nghiệm thu theo tiêu chuẩn ngay sau khi lắp đặt. Hệ PCCC cần thử áp lực đường ống, đo lưu lượng và áp lực ở họng xa nhất, chạy thử bơm ở nhiều chế độ, đồng thời tổ chức thử liên động với hệ thống báo cháy và diễn tập thoát nạn. Chỉ khi toàn bộ chỉ số đạt chuẩn mới chuyển sang nghiệm thu hoàn thiện và bàn giao vận hành.
Khi quy trình rà soát độc lập, mô phỏng logistics và thử nghiệm hiện trường được áp dụng kỷ luật, rủi ro do thiết kế kỹ thuật yếu sẽ được triệt tiêu ngay từ đầu, giúp dự án lên máy đúng hạn, an toàn và bền vững trong suốt vòng đời khai thác.
